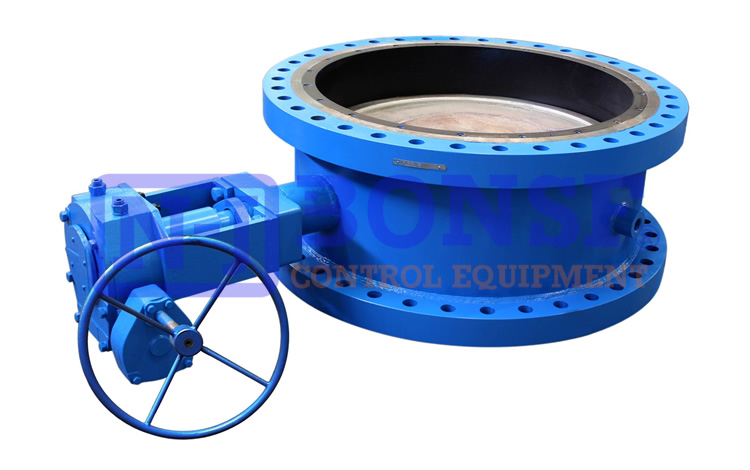

双法兰高性能偏心蝶阀

暂无视频!

产品介绍

采用带有球形密封表面的双偏心蝶板,配以单片挠性唇式密封座,适用于要求可靠密封和良好调节特性的场合。由于双偏心蝶板的设计,该阀门具有严密的密封性能,超长的使用寿命。可作快速切断或调节流量之用。
产品适用于各种工业管道中液体和气体(包括蒸汽)的输送。经特选,也可用于特殊介质,如氯气、氧气、高真空、抗硫或腐蚀性介质。产品还可具有防火结构供选择。
连接方式可采用对夹式或用于大管径及管路经终端的凸耳式单法兰设计。

阀门系列 设计形式 压力级 规格(in) 适用温度ºC 壳体材料 采用标准
800系列 双法兰(L2) 150级~1500级 2"~60" -29~+260
(碳钢阀体)
-46~+260
(不锈钢阀体)
WCB碳钢
CF8M
蒙乃尔
API 609
HP系列
HB系列

*适用温度视材料、压力和阀门的规格而定。本公司有多种阀体和密封材料供选择,可提供适用温度范围更广的阀门。

阀门特点

使用单一的PTFE阀座设计,弹性好,可靠性高
 ● 唇缘式密封结构可补偿温度和压力的变化。
 ● 使用寿命长,维修量小。
 ● 双向达到无气泡密封。

偏心轴和偏心蝶板设计
 ● 在开启和处于中间位置时阀座与蝶板不发生接触。
 ● 在阀座上下部位无磨损点。
 ● 扭矩低,对操作机构要求小。

断流和控制兼备
 ● 具有优良的控制特性。
 ● 流量特性曲线等比变化。
 ● 调节范围广。
 ● 即使用于控制仍能紧密密封。

815L2-M-11-2200TT 815L2-M-11-223443TT 815L2-M-11-22HBTT 815L2-M-11-3400TT 815L2-M-11-343443TT 815L2-M-11-36HBTT 815L2-M-31-2200TT 815L2-M-31-223443TT 815L2-M-31-22HBTT 815L2-M-31-3400TT 815L2-M-31-343443TT 815L2-M-31-36HBTT 815L2-G-11-2200TT 815L2-G-11-223443TT 815L2-G-11-22HBTT 815L2-G-11-3400TT 815L2-G-11-343443TT 815L2-G-11-36HBTT 815L2-G-31-2200TT 815L2-G-31-223443TT 815L2-G-31-22HBTT 815L2-G-31-3400TT 815L2-G-31-343443TT 815L2-G-31-36HBTT 815L2-M-11-2200MT 815L2-M-11-223443MT 815L2-M-11-22HBMT 815L2-M-11-3400MT 815L2-M-11-343443MT 815L2-M-11-36HBMT 815L2-M-31-2200MT 815L2-M-31-223443MT 815L2-M-31-22HBMT 815L2-M-31-3400MT 815L2-M-31-343443MT 815L2-M-31-36HBMT 815L2-G-11-2200MT 815L2-G-11-223443MT 815L2-G-11-22HBMT 815L2-G-11-3400MT 815L2-G-11-343443MT 815L2-G-11-36HBMT 815L2-G-31-2200MT 815L2-G-31-223443MT 815L2-G-31-22HBMT 815L2-G-31-3400MT 815L2-G-31-343443MT 815L2-G-31-36HBMT 830L2-M-11-2200TT 830L2-M-11-223443TT 830L2-M-11-22HBTT 830L2-M-11-3400TT 830L2-M-11-343443TT 830L2-M-11-36HBTT 830L2-M-31-2200TT 830L2-M-31-223443TT 830L2-M-31-22HBTT 830L2-M-31-3400TT 830L2-M-31-343443TT 830L2-M-31-36HBTT 830L2-G-11-2200TT 830L2-G-11-223443TT 830L2-G-11-22HBTT 830L2-G-11-3400TT 830L2-G-11-343443TT 830L2-G-11-36HBTT 830L2-G-31-2200TT 830L2-G-31-223443TT 830L2-G-31-22HBTT 830L2-G-31-3400TT 830L2-G-31-343443TT 830L2-G-31-36HBTT 830L2-M-11-2200MT 830L2-M-11-223443MT 830L2-M-11-22HBMT 830L2-M-11-3400MT 830L2-M-11-343443MT 830L2-M-11-36HBMT 830L2-M-31-2200MT 830L2-M-31-223443MT 830L2-M-31-22HBMT 830L2-M-31-3400MT 830L2-M-31-343443MT 830L2-M-31-36HBMT 830L2-G-11-2200MT 830L2-G-11-223443MT 830L2-G-11-22HBMT 830L2-G-11-3400MT 830L2-G-11-343443MT 830L2-G-11-36HBMT 830L2-G-31-2200MT 830L2-G-31-223443MT 830L2-G-31-22HBMT 830L2-G-31-3400MT 830L2-G-31-343443MT 830L2-G-31-36HBMT 860L2-M-11-2200TT 860L2-M-11-223443TT 860L2-M-11-22HBTT 860L2-M-11-3400TT 860L2-M-11-343443TT 860L2-M-11-36HBTT 860L2-M-31-2200TT 860L2-M-31-223443TT 860L2-M-31-22HBTT 860L2-M-31-3400TT 860L2-M-31-343443TT 860L2-M-31-36HBTT 860L2-G-11-2200TT 860L2-G-11-223443TT 860L2-G-11-22HBTT 860L2-G-11-3400TT 860L2-G-11-343443TT 860L2-G-11-36HBTT 860L2-G-31-2200TT 860L2-G-31-223443TT 860L2-G-31-22HBTT 860L2-G-31-3400TT 860L2-G-31-343443TT 860L2-G-31-36HBTT 860L2-M-11-2200MT 860L2-M-11-223443MT 860L2-M-11-22HBMT 860L2-M-11-3400MT 860L2-M-11-343443MT 860L2-M-11-36HBMT 860L2-M-31-2200MT 860L2-M-31-223443MT 860L2-M-31-22HBMT 860L2-M-31-3400MT 860L2-M-31-343443MT 860L2-M-31-36HBMT 860L2-G-11-2200MT 860L2-G-11-223443MT 860L2-G-11-22HBMT 860L2-G-11-3400MT 860L2-G-11-343443MT 860L2-G-11-36HBMT 860L2-G-31-2200MT 860L2-G-31-223443MT 860L2-G-31-22HBMT 860L2-G-31-3400MT 860L2-G-31-343443MT 860L2-G-31-36HBMT HB900-G-11-223443HA HB1500-G-11-223443HA HB2500-G-11-223443HA HB900-G-11-343443HA HB1500-G-11-343443HA HB2500-G-11-343443HA HB900-G-11-36HBHA HB1500-G-11-36HBHA HB2500-G-11-36HBHA HP8150W-G-31-2234433HA HB4150W-G-31-2234433HA HP8150W-G-31-3434433HA HB4150W-G-31-3434433HA HP8150W-G-31-3634433HA HB4150W-G-31-3634433HA
